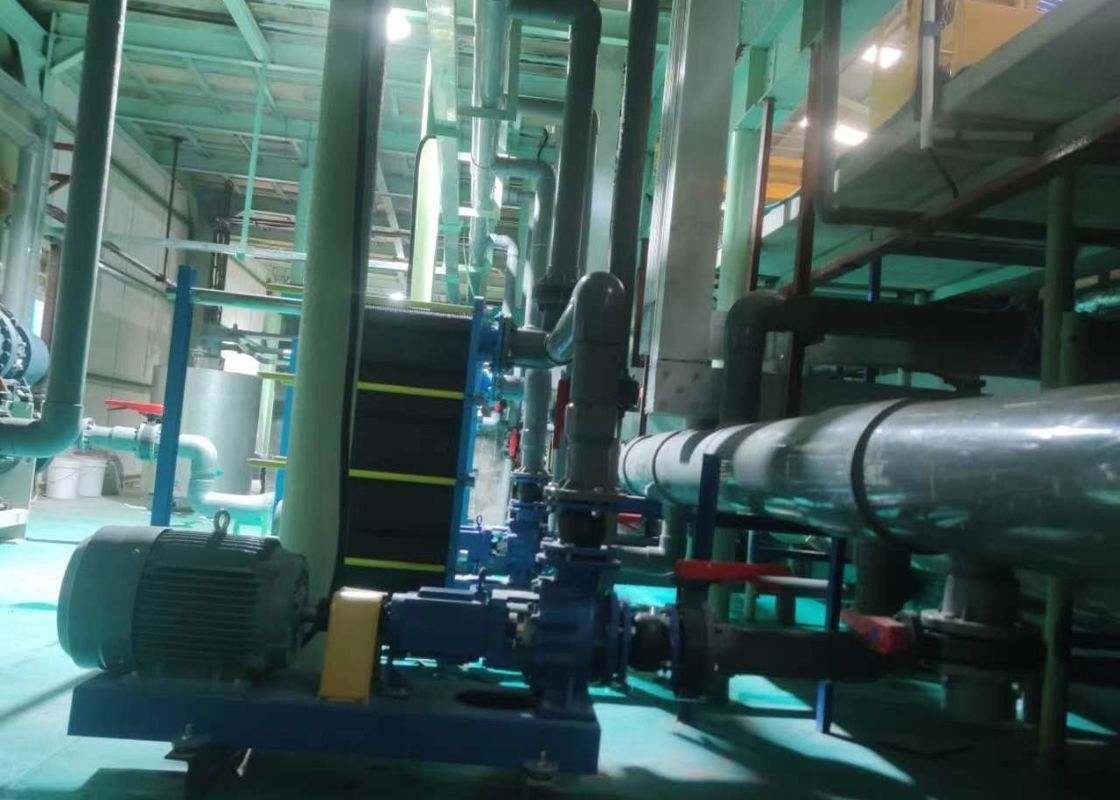

Ligne de anodisation électrique pompe anticorrosion de série de la SZ d'accessoires

Pompe centrifuge fluoroplastic de la SZ

Caractéristiques structurelles

La pompe de série de la SZ est une pompe centrifuge d'aspiration simple d'étape unique, avec une admission axiale d'aspiration et une vidange radiale.

La structure est simple, et l'axe et la roue à aubes de pompe sont directement reliés.

La connexion commode, admission et débouché sont les connexions standard de bride.

Les composants de passage d'écoulement de la pompe sont faits en fluoroplastics (F26, F46), et les composants auxiliaires sont faits de pièces moulées (HT200).

Applications typiques

Toute concentration des médias corrosifs forts tels que la solution d'acide, d'alcali, saline, l'oxydant fort, le dissolvant organique, etc.

Industries telles que le pétrole, des produits chimiques, des pesticides, le marinage, des colorants, la fabrication du papier, la galvanoplastie, etc.

Conditions de fonctionnement

Un milieu mince sans particules ou fibres solides ;

La température moyenne : -20 ℃ ℃~120 ;

³ moyen maximum de la densité 1.35x10kg/m ;

Le ° C de la température environnemental le plus élevé is+40 ;

Jusqu'à 1000m au-dessus du niveau de la mer ;

La pression maximum du système est 10bar.

États d'installation

L'installation de la pompe devrait s'assurer qu'elle n'est pas affectée par la tension de la canalisation de système pendant l'utilisation ;

La pompe devrait être fixée sur une base horizontale stable ;

Pour assurer le fonctionnement normal du moteur, la pompe devrait être installée dans une position avec de bons états de ventilation et l'anti congélation ;

Le dispositif de câblage électrique devrait s'assurer que la pompe n'est pas endommagée par la perte de phase, la tension instable, la fuite, et la surcharge.

Courbe de représentation

Q/H : représente le débit et la courbe principale à la vitesse nominale ;

Courbe de puissance : P2 représente une densité moyenne 1x10 de ³ du ³ Kg/m d'entrée la puissance à l'heure ;

Courbe d'efficacité : Eta représente l'efficacité de la pompe.

États de courbe

Toutes les courbes sont basées sur les valeurs mesurées de 50Hz, de 3x380V, et du moteur à une vitesse constante de 2900r/min.

Toutes les mesures ont été faites utilisant l'eau sans gaz à une température du ℃ 20, et la courbe s'applique à la viscosité cinématique de 1mm2/s.

L'utilisation des pompes devrait se rapporter à la gamme de performances de la courbe audacieuse pour empêcher la surcharge excessive d'écoulement et de moteur.

Quand la densité du liquide transporté par la pompe dépasse la gamme des conditions de fonctionnement, un moteur avec la puissance à haute production doit être utilisé en conséquence.

La ligne tolérance est conforme à ISO9006 : 2012, catégorie 3B

Machines électriques

Le moteur est un moteur entièrement inclus et à refroidissement par air de deux poteaux ;

Niveau de protection : IP55 ;

Niveau d'isolation : F ;

Tension standard : 50Hz, 3x380V
