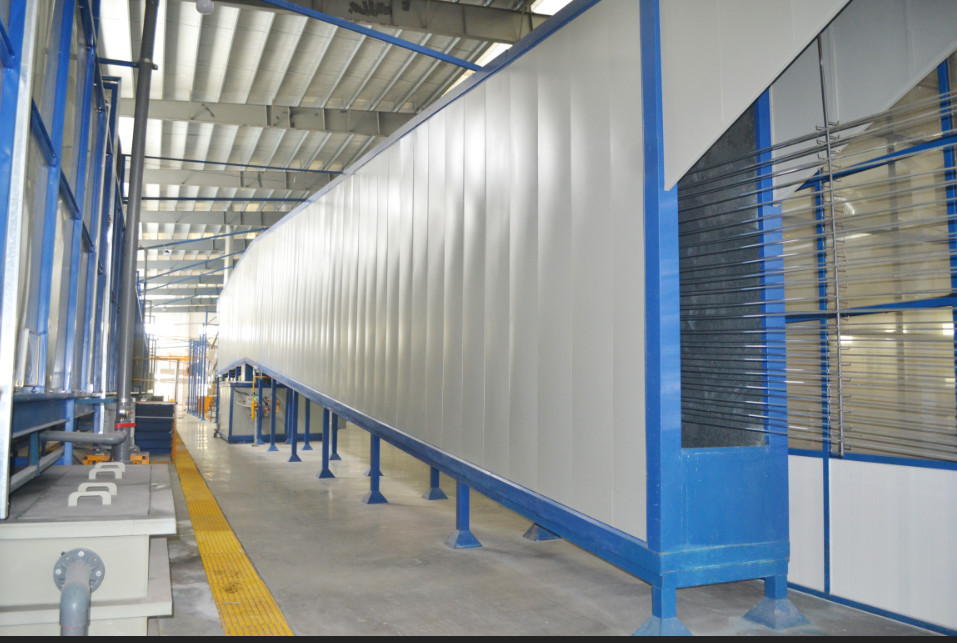

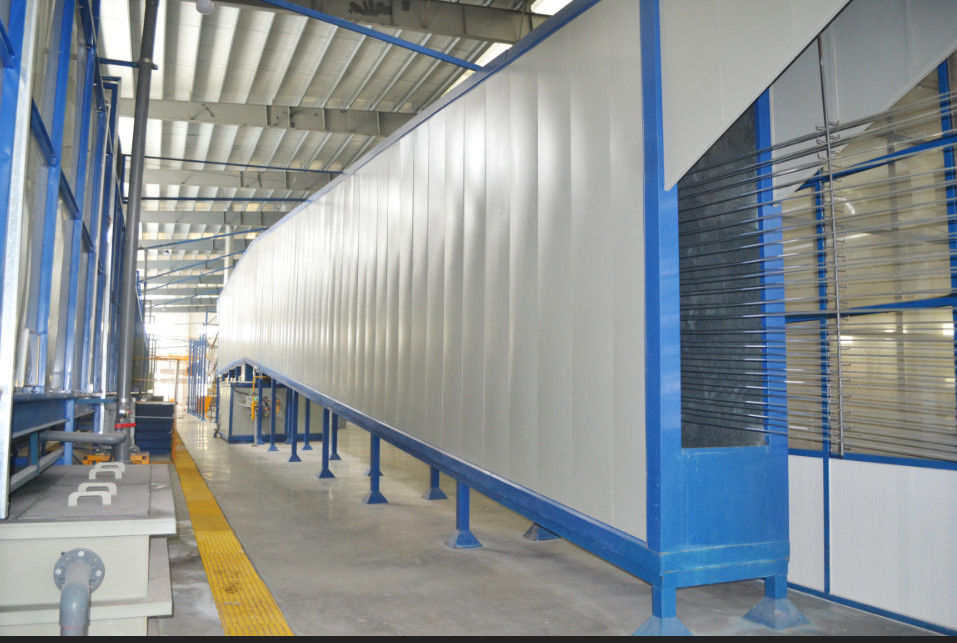

chaîne de production de revêtement de la poudre 1200T/month
1, paramètre de Major Equipment
Considération de 1,1 conceptions (confirmée par l'usine)
|
Nom d'objet
|
Profil en aluminium
|
|
Matériel d'objet
|
Alliage d'aluminium
|
|
Paramètres d'objet (vêtement une pièce)
|
Dimension maximum d'objet : L7000mm×W100mm×H200mm
|
|
Dimension standard d'objet : L7000mm×W50mm×H100mm
|
|
Poids standard d'objet : 3.3Kg/piece ; poids maximum d'objet : 30Kg/piece
|
|
Sortie
|
sortie mensuelle : 1000 - 1200 tonnes/année
|
|
Système de fonctionnement d'équipement
|
8h
|
|
Vitesse de transporter la chaîne
|
Vitesse normale de chaîne de production : 1,5 - 2.0m/min (la vitesse courante de la chaîne 1.0-3.0m/min peut être ajustée steplessly)
|
|
Type de pulvérisation
|
Revêtement de poudre
|
|
Manière du transport
|
Transport de suspension (transversal)
|
|
La température technique
|
200℃ (réglable sous 230℃)
|
|
Méthode de chauffage
|
De chauffage directement par le gaz combustible et la circulation d'air passionnée
|
|
Carburant
|
Gaz naturel
|
|
Taille d'usine (minimum)
|
60000mm×24000mm×13500mm (L×W×H) |
2, paramètres techniques principaux et caractéristiques
|
Non.
|
Nom
|
Description
|
| 01 |
Suspension transportant la chaîne
|
Vitesse : la vitesse normale de la chaîne de production est 2000mm/min, et la vitesse à chaînes courante est 1000-3000 mm/min qui est sans interruption réglable
|
|
Lancement à chaînes : T=400mm ; charge de bride transversale et unique : 30Kg
|
|
Lancement accrochant : 200mm, 100mm, 66mm, 150mm et 133mm
|
|
Consommation maximum de gaz : la vapeur d'eau est au sujet de chauffe-eau de 500KG/H (hausse de la température) =400 mille kilocalories/h
|
| 02 |
Pulvérisation et récupération de poudre
|
Saupoudrez le système de pulvérisation de pièce et de récupération, 1 réglé au total
|
|
Récupération secondaire de cyclone, plaçant le filtre final (type de sac)
|
|
La poudre récupérée par le cyclone est pompée dans le seau d'approvisionnement de poudre et réutilisée.
.
|
| 03 |
Étuve, traitant le four
énergie calorifique
|
Énergie calorifique : gaz naturel
|
|
Consommation maximum de gaz : au sujet de 100M3/H (hausse de la température)
|
|
Temps de montée de la température : minute ≤45
|
|
La température extérieure de mur de four : température ambiante +15℃ (vaste zone de ≤ de surface)
|
| 04 |
Puissance
|
Alimentation d'énergie : 5 ligne triphasée, 380V, 50Hz
|
|
Stabilité monophasée de tension : 220V+10% ; stabilité triphasée de tension : 380V+10%
|
|
Puissance totale : au sujet de 161.0KW
|
| 05 |
Compression d'air
|
Pression : 7-8Kgf/cm2
|
|
Consommation maximum de gaz : 12,5 M3/MIN
|
|
Air propre et sec : écoulement à court terme maximum 12M3/min, contenu d'huile ≤0.01ppm
|
| 06 |
Consommation d'eau
|
l'eau industrielle
|
P=1bar ; Q≤4M3/h (maximum)
|
|
L'eau pure
|
u≤10us/cm ; Q<4>
|
| 07 |
Qualité et conditions
|
Les films traités devraient être bien-distribués et ferme, il n'est pas permis d'avoir le phénomène de caméléon tel que le jaunissement.
|
| 09 |
Méthode de calcul de sortie
|
Par exemple : la vitesse normale de la chaîne de production est v=1800mm/min, accrochant le lancement (valeur moyenne) est T=150mm. Le poids en un seul morceau (valeur moyenne) est q=3.3kg/piece. Temps de travail : 22 heures par jour, 30days/month
Sortie horaire : Q (1500mm/min÷150mm/piece×60mi) ×3.3kg/piece=1.98T/h.
Sortie mensuelle : M =1.98T/h×22 que les heures par jour ×30days/month=1306.8T/monthThe ont résulté calculé ci-dessus est juste une valeur théorique, et la sortie évaluée peut être différente basée sur la valeur moyenne de toutes les entreprises.
|
3, les composants principaux des équipements
|
Non.
|
Nom
|
Spécifications
|
Quantité
|
| 01 |
Alimentation et masquer donnant le système (plate-forme)
|
Alimentant donnant le système, 1 ensemble
|
1 type
|
|
Masquant donnant le système, 1 ensemble
|
|
Convoyeur masquant auxiliaire
|
| 02 |
Suspension transportant la chaîne
|
Cadre de chaîne et de soutien
|
1 ensemble
|
|
Dispositif de déclenchement
|
3 ensembles
|
|
Vitesse de tension
|
1 ensemble
|
|
Cintre rotatoire
|
Umpty
|
| 03 |
Traitement préparatoire de cascade et système de soutien
|
Tente et canal de révision
|
1 ensemble
|
|
Pompe et canalisation à eau
|
9 ensembles
|
|
fan et canalisation de gaz d'échappement
|
1 ensemble
|
|
Réservoir (canal de courant du fond)
|
1 ensemble
|
|
Système de traitement des eaux usées et système de traitement de gaz résiduel
|
Aucune configuration
|
| 04 |
Étuve d'humidité
|
Corps de four
|
1 ensemble
|
|
Chauffage et dispositif passionné de circulation d'air
|
|
Machine BG400, 1 de carburant réglé
|
| 05 |
Système de pulvérisation électrostatique automatique de poudre
|
Machine de volet de roulement
|
1 ensemble
|
|
Cyclones
|
|
Filtre à manches et sachet filtre
|
|
Fan d'ébauche et tuyaux d'air par aller-retour, etc.
|
|
Ascenseur de pulvérisation de poudre (voyage efficace : 7600MM)
|
| 06 |
Poudre traitant le four
|
Corps de four
|
1 ensemble
|
|
Chauffage et dispositif passionné de circulation d'air
|
|
Machine BG550, 1sets de carburant
|
| 07 |
Système de contrôle électronique
|
Armoire, fil électrique et débourbage, etc. électriques
|
3 ensembles
|
| 08 |
Pistolet de pulvérisation de poudre
|
Accessoires en option
|
Configuré par le client
|
| 09 |
compresseur d'air
|
Accessoires en option
|
Configuré par le client
|
2, description de caractéristique et configuration détaillée des composants principaux
2,1 alimentant et masquant donnant le système :
Il a composé de la courroie de départ de produits en aluminium synchrones donnant la plate-forme, courroie de départ de produits en aluminium synchrones donnant la plate-forme, appui, système d'entraînement, convoyeur masquant auxiliaire incliné.
Convoyeur auxiliaire : les produits en aluminium devraient être suspendus au-dessus des lignes à la plate-forme de transport de alimentation en cas d'accident entre les objets. Les produits en aluminium enduits devraient être lâchés vers le bas sans à-coup et de façon constante en cas d'accident entre les objets, et la vitesse courante est ajustée par le contrôle de fréquence de sorte qu'il soit commode de devenir synchrone avec la chaîne.
|
Non
|
Nom
|
Contenu
|
Quantité
|
| 01 |
Alimentation donnant le système
|
Donner la plate-forme : L5000*W100*H100, 4pcs
|
1 ensemble
|
|
Ceinture synchrone : Longueur : 10.4M*width *thickness 6mm de 80 millimètres
|
|
Appui principal : tube carré 100*﹩2.5
|
|
Moteur : Moteur de la vitesse 1.5KW
|
|
Mode de transmission : roue en acier, d'axe long, à chaînes du rond ¢35, chaîne et poulie synchrone
|
|
Mode d'ajustement de vitesse : contrôle de fréquence
|
| 02 |
Masquer donnant le système
|
Donner la plate-forme : L5000*W100*H100 4pcs
|
1 ensemble |
|
Ceinture synchrone : longueur : 10.4M*width *thickness 6mm de 80 millimètres
|
|
Appui principal : tube carré 100*﹩2.5
|
|
Moteur : Moteur de la vitesse 1.5KW
|
|
Mode de transmission : roue en acier, d'axe long, à chaînes du rond ¢35, chaîne et poulie synchrone
|
|
Mode d'ajustement de vitesse : contrôle de fréquence
|
| 03 |
Convoyeur balnking auxiliaire
|
Masquer le convoyeur : longueur M*width 11,5 150 millimètres
|
1 ensemble |
|
Système de transmission : roue à chaînes, chaîne et chaîne de 6 rouleaux, 23.5m au total
|
|
Morceau lâche : L120*W100*﹩10 en nylon millimètre, 234pcs
|
|
Pilier de guide : ¢30*H100 en nylon
|
|
Moteur : Moteur de vitesse de 0,37 kilowatts, contrôle de fréquence
|
2,2 suspension donnant le système :
Suspension donnant le système : se compose du dispositif de déclenchement, la chaîne d'entraînement, la chaîne croisée, la voie, la vitesse de tension, une fois le cintre, le support et la machine à calculer automatique, etc.
Pour satisfaire la demande de wearproof, l'acier au manganèse est employé pour la partie tordue de la voie de la chaîne avec le traitement de carburation qu'il est solide et usage-résistance. La chaîne de double brin est employée pour la chaîne de transport d'énergie, et la sécurité mécanique, l'embrayage réglable mécanique et le moteur variable de fréquence sont placés sur la roue à chaînes.
2 ou 3 ensembles de systèmes d'entraînement de chaîne sont employés dans la ligne entière pour obtenir conduits synchroniquement afin de faire la course à chaînes sans à-coup. la vitesse de tension Auto-compensatrice, réglementation stepless synchrone de vitesse de convertisseur de fréquence peut être dans l'opération fiable.
| 01 |
Longueur totale de chaîne
|
Longueur : about310m
|
| 02 |
dispositif de déclenchement ligne entière
|
1.5KW * 3 ensembles
|
| 03 |
Vitesse de tension
|
1 ensemble
|
| 04 |
Vitesse courante
|
Vitesse 1.5m/min (vitesse courante 1.0-2.0m/min de production en série de chaîne, stepless et réglables)
|
| 05 |
Support de voie
|
Tube carré : 150*150*δ3.5
|
| 06 |
Dispositif de déclenchement
|
Châssis
|
Tube carré : 50X2mm
|
|
Moteur/ralentisseur
|
machine triphasée de Variable-fréquence : 1.5KW-4P
|
|
Roue à chaînes
|
Acier moulé
|
|
Quantité
|
3 ensembles
|
| 07 |
Type et spécifications de chaîne
|
Type
|
XF400.80 (chaîne transversale, 115*47 en coupe)
|
|
Lancement
|
T=200*2 millimètre |
|
Charge de bride unique
|
30KG |
|
Méthode de lubrification
|
1 ensemble de machine d'huilage automatique
|
|
Type de tendre
|
1 ensemble de tendeur de lourd-poinçon
|
| 08 |
Cintre
|
Une fois cintre (cintre rotatoire) : 1200 PCs
|
2,3 traitement préparatoire de cascade et système de soutien :
Mode de traitement préparatoire : cascade (douche les objets avec la cascade bien-distribuée par le bassin)
Le traitement préparatoire de cascade a des avantages comme suit :
1, traitement préparatoire de cascade : composé de la cuve de stockage d'aqua, tente (clôture de canal d'objet), bardeau de processus, système de circulation de l'eau (pompe, appareil de chauffage à eau)
2, structure de plat de pp appliquée peuvent avoir lieu dans une longue durée de vie, et ont une résistance forte à la corrosion que l'entretien fréquent est inutile.
3, cascade constituée par le bassin peuvent verser les objets well-distributedly à partir du dessus au fond, et les objets peuvent être nettoyés complètement que la régularité de la préparation de surface aux produits est très haute.
4, il a la fonction du sédiment et la filtration du réservoir d'eau. Après que la saleté soit lavée à partir de la surface des objets, elle ne reviendra pas encore. Ainsi, le degré de propreté de surface d'objet est plus haut que l'immersion. Comparé à l'immersion, la capacité de voie d'eau est petite, l'épuisement dû à la chaleur est moins et la surface couverte occupée par des équipements est petite.
|
Non.
|
Nom
|
Spécification technique
|
| 01 |
Procédé de traitement préparatoire
|
Stations de traitement : 9
|
|
Ordre du traitement : lavant 1 washing2de dégraissage principal de pré-dégraissagelavant 3le lavage chromizing 6(lavagepur du lavage 5 du lavage 4 de l'eau)
|
| 02 |
Dimension de frontière
|
Longueur totale : 35.00m
|
|
Dimension de frontière de tente : L17500*W2200* H9580mm
|
|
Cuve de stockage inférieure d'aqua : H950*W1500 mm*L.
|
| 03 |
Puissance installée
|
65KW |
| 04 |
Source de chaleur
|
Vapeur : 350 mille kilocalories/h
|
| 05 |
Consommation d'eau
|
L'eau industrielle : 4M3/h
|
|
L'eau pure : 4.5M3/h
|
| 06 |
Décharge d'eaux usées
|
<8M3/h |
|
Remarque : en raison de la demande différente du procédé de traitement préparatoire, le mode du traitement préparatoire devrait être confirmé par le client
|
Instruction de structure de traitement préparatoire :
|
Non.
|
Nom
|
Instruction
|
| 01 |
Cuve de stockage de l'eau
|
Quantité : 9 ensembles
|
|
Matériel de réservoir : plat de &15mm pp
|
|
Support inférieur : canal en acier 10#/A3
|
|
Tête démontable : plat de &10mm pp
|
| 02 |
Plat latéral et plat supérieur de tente
|
Panneaux latéraux du hangar : rideau mou anticorrosion de haute résistance composé multicouche en PVC |
| Toit du hangar : 15.0mm pp embarquent |
|
Cadre principal de tente : tube plat 120*40*3.0mm/A3,120*80*3.0mm/A3, canal en acier 8#/A3
|
| 03 |
Traitement du bardeau et de la plaque d'extrémité
(bardeau de cannelure)
|
Matériel de bardeau : plat de &10mm pp
|
|
La porte d'esquive de H1.8m configurée sur le fond du bardeau, le matériel est plat de &10mm pp
|
|
le bardeau de Deux-couche est chargé avec le plat en caoutchouc mou dans le domaine des sorties et des entrées en cas de débordement de solution de bain
|
|
Porte de Dodge chargée avec le plat en caoutchouc mou sur le fond du bardeau en cas d'acheminement de solution de bain
|
| 04 |
Bassin de cascade
|
Quantité : 36pcs
|
|
Matériel : plat de &10mm pp
|
|
conception de type démontable : la distance de la cascade peut être ajustée selon différents objets
|
| 05 |
Système de circulation de solution de Bath
|
Chaque station de traitement est équipée d'un ensemble du système de circulation de solution de bain, 9 ensembles au total
|
|
Constitution de système de circulation de solution de bain : pompe d'eau en circulation, tamis filtrant, canalisation et vanne de régulation, etc.
|
|
Matériel anticorrosion de pompe : Pompe de l'alliage MHB4
|
|
Matériel de tamis filtrant de solution de bain : tamis filtrant en nylon
|
|
Canalisation, matériel de valve et soutien : Tuyau de PVC et valve de PVC
|
|
Ligne détection et contrôle de pression : indicateur de pression 0-4kg/cm2, Φ80mm
|
| 06 |
Système de remplissage de l'eau
|
Le débitmètre est employé pour le réservoir de préséparation, réservoir de dégraissage et réservoir chromizing pour commander compléter le niveau de l'eau régulièrement
|
|
Le dispositif automatique de réapprovisionnement d'eau est utilisé pour la cuve de rinçage
|
|
Matériel de canalisation de réapprovisionnement d'eau et valve à l'intérieur des équipements : Tuyau de PVC et valve de PVC
|
|
Valve automatique de réapprovisionnement d'eau : valve à flotteurs inoxydable de bille d'acier
|
|
Matériel : acier inoxydable 316L
|
| 07 |
Système de débordement
|
débordements du réservoir 8# (lavage) au réservoir 7#, débordements du réservoir 7# (lavage)
|
|
débordements du réservoir 6# (chromizing le réservoir)
|
|
débordements du réservoir 5# (lavage) au réservoir 4# (lavage), débordements du réservoir 4# (lavage)
|
|
débordements du réservoir 3# (dégraissage principal), 2# débordements de réservoir (pré-dégraissage)
|
|
Tubulure d'intérieur et d'extérieur et d'évacuation de débordement de réservoir : PVC pipeΦ60
|
| 08 |
Système de système d'égouts
|
9sets au total
|
|
Tubulure d'évacuation : 1 réglé dans chaque réservoir, 9 ensembles au total
|
|
Matériel de tubulure d'évacuation : Tuyau Φ75 de PVC
|
|
Matériel de soupape d'échappement : Valve de PVC
|
| 09 |
Système de draindown d'échappement
|
Fan de sécheresse : 2 ensembles
|
|
Puissance : 3.0KW
|
|
Matériel des tuyaux d'air : PVC
|
| 10 |
Grille de visage de cannelure
|
La grille démontable est commode pour l'entretien
|
|
Matériel de râper : fibre de verre
|
| 11 |
Plate-forme et rambarde
|
Longueur totale : 36.0m
|
|
Le platfor et la rambarde supérieurs d'installation sont commodes pour ajuster le bassin de cascade
|
|
Plate-forme : 2m/A3 a feuilleté la plaque d'acier. Rambarde : tube carré 40*20/A3
|
| 12 |
Échelle d'entretien
|
Quantité : 1 ensemble
|
|
Matériel : tube carré 80*40/A3, tube carré 30*30/A3
|
Équipements et configurations dans la section de processus de la pompe et du soutien de la traitement-eau :
| |
Station
|
Nom
|
Configuration de bassin de l'eau et de pompe à eau
|
Canalisation principale
|
Tamis filtrant
|
| 1# |
Lavage 1
|
Quantité de bassin de cascade : 2 PCs
|
Tuyau de PVC ¢75
|
Tamis filtrant en nylon chimique standard
|
|
Équipé de la pompe d'eau en circulation : 1 ensemble
|
|
Type de pompe à eau : 65FCHB20S, pompe antiseptique en métal
|
|
Paramètre de pompe à eau : P=4kw, Q=30M3/h/, H=20M.
|
|
Réservoir de collection de l'eau (réservoir d'eau en circulation) : 1 ensemble
|
| |
2# |
Pré-dégraissage
|
Quantité de bassin de cascade : 6 PCs
|
Tuyau de PVC ¢110
|
Tamis filtrant en nylon chimique standard
|
| |
Équipé de la pompe d'eau en circulation : 1 ensemble
|
| |
Type de pompe à eau : 100FCHB20S, pompe antiseptique en métal
|
| |
Paramètre de pompe à eau : P=11kw, Q=100M3/h/, H=20M.
|
| |
Réservoir de collection de l'eau (réservoir d'eau en circulation) : 1 ensemble
|
| |
3# |
Dégraissage principal
|
Quantité de bassin de cascade : 8 PCs
|
Tuyau de PVC ¢110
|
Tamis filtrant en nylon chimique standard
|
| |
Équipé de la pompe d'eau en circulation : 1 ensemble
|
| |
Type de pompe à eau : 100FCHB20S, pompe antiseptique en métal
|
| |
Paramètre de pompe à eau : P=11kw, Q=100M3/h/, H=20M.
|
| |
Réservoir de collection de l'eau (réservoir d'eau en circulation) : 1 ensemble
|
| |
4# |
Lavage 2
|
Quantité de bassin de l'eau : 2 PCs
|
Tuyau de PVC ¢75
|
Tamis filtrant en nylon chimique standard
|
| |
Équipé de la pompe d'eau en circulation : 1 ensemble
|
| |
Type de pompe à eau : 65FCHB20S, pompe antiseptique en métal
|
| |
Paramètre de pompe à eau : P=4kw, Q=30M3/h/, H=20M.
|
| |
Réservoir de collection de l'eau (réservoir d'eau en circulation) : 1 ensemble
|
| |
5# |
Lavage 3
|
Quantité de bassin de cascade : 2 PCs
|
Tuyau de PVC ¢75
|
Tamis filtrant en nylon chimique standard
|
| |
Équipé de la pompe d'eau en circulation : 1 ensemble
|
| |
Type de pompe à eau : 65FCHB20S, pompe antiseptique en métal
|
| |
Paramètre de pompe à eau : P=4kw, Q=30M3/h/, H=20M.
|
| |
Réservoir de collection de l'eau (réservoir d'eau en circulation) : 1 ensemble
|
| |
6# |
Chromizing
|
Quantité de bassin de cascade : 8 PCs
|
Tuyau de PVC ¢100
|
Tamis filtrant en nylon chimique standard
|
| |
Équipé de la pompe d'eau en circulation : 1 ensemble
|
| |
Type de pompe à eau : 100FCHB20S, pompe antiseptique en métal
|
| |
Paramètre de pompe à eau : P=11kw, Q=100M3/h/, H=20M.
|
| |
Réservoir de collection de l'eau (réservoir d'eau en circulation) : 1 ensemble
|
| |
7# |
Lavage 4
|
Quantité de bassin de cascade : 2 PCs
|
Tuyau de PVC ¢75
|
Tamis filtrant en nylon chimique standard
|
| |
Équipé de la pompe d'eau en circulation : 1 ensemble
|
| |
Type de pompe à eau : 65FCHB20S, pompe antiseptique en métal
|
| |
Paramètre de pompe à eau : P=4kw, Q=30M3/h/, H=20M.
|
| |
Réservoir de collection de l'eau (réservoir d'eau en circulation) : 1 ensemble
|
| |
8# |
Lavage 5
|
Quantité de bassin de cascade : 2 PCs
|
Tuyau de PVC ¢75
|
Tamis filtrant en nylon chimique standard
|
| |
Équipé de la pompe d'eau en circulation : 1 ensemble
|
| |
Type de pompe à eau : 65FCHB20S, pompe antiseptique en métal
|
| |
Paramètre de pompe à eau : P=4kw, Q=30M3/h/, H=20M.
|
| |
Réservoir de collection de l'eau (réservoir d'eau en circulation) : 1 ensemble
|
| |
9# |
lavage 6 (lavage pur de l'eau)
|
Quantité de bassin de cascade : 2 PCs
|
Tuyau de PVC ¢75
|
|
| |
Équipé de la pompe d'eau en circulation : 1 ensemble
|
| |
Type de pompe à eau : 80FCHB15S, pompe antiseptique en métal
|
| |
Paramètre de pompe à eau : P=5.5kw, Q=40M3/h/, H=15M.
|
| |
Réservoir de collection de l'eau (réservoir d'eau en circulation) : 1 ensemble
|
| |
Fabricant de pompe à eau
|
Jeika
|
| |
|
|
|
|
|
|
|
2,4 ensemble de l'étuve d'humidité 1
Caractéristiques et fonctions techniques :
L'étuve d'humidité est employée pour sécher le profil en aluminium après traitement préparatoire, qui signifie que les manières de l'updraught et de la circulation d'air passionnée coup vers le bas sont employées pour sécher les produits en aluminium. En outre, dans la conception, l'air chaud forme un genre de courant de convection fort de sorte qu'il y ait le rideau aérien formé à l'intérieur du four, le but de ceci est de réduire le débordement de la chaleur. La structure de cadre a une bonne rigidité et peu de fuite de la chaleur qu'elle est économiseuse d'énergie.
Il n'y a aucune balustrade de garde sur le dessus du four, et il a équipé d'un support d'échelle pour le personnel, qui le rend facile pour l'entretien.
Le ventilateur à air chaud est enfoncé sur le dessus du four, relié par des boulons et des vis, à refroidissement par air, qui est commode pour l'entretien et le remplacement.
La couverture de la conduite d'air est un plat discordant démontable avec un ensemble de porte d'accès, qui est commode pour dégager le four à l'intérieur.
|
Non.
|
Nom
|
Spécification technique
|
| 01 |
Température de fonctionnement
|
80-90℃, 100℃ maximum
|
| 02 |
Temps de montée de la température
|
﹤45min |
| 03 |
Différence de la température entre le mur de four et la pièce
|
﹤15℃ |
| 04 |
Différence de la température dans le secteur d'objet
|
﹤+5℃
|
| 05 |
Période du séchage
|
8-10 minute |
|
Condition sèche : pour le premier objet de séchage après la chute de l'eau (produits en aluminium)
|
| 06 |
Dimension de frontière
|
L9480*W2385*H9280 millimètre. |
| 07 |
Longueur de voie à l'intérieur du four
|
Environ 19m
|
| 08 |
Mode de contrôle de température
|
Circulation d'air de chauffage, contrôle de température automatique
|
| 09 |
Énergie
|
directement de chauffage par le gaz naturel
|
| 10 |
Puissance installée
|
﹤13KW |
| 11 |
Exit&entrance d'objet
|
Taille : W400*H8300mm
|
| 12 |
Cadre latéral à l'intérieur du four
|
Boulons galvanisés assemblés et reliés
|
| 13 |
En dehors de la surface du four
|
Le tube carré de support est enduit du manteau de finissage anticorrosif de primer+blue, surface de conseil : couleur primaire
|
Spécifications de structure :
|
Non.
|
Nom
|
Instruction
|
| 01 |
Plat latéral de four
|
Cadre de principal organisme : tube plat 120*40*3.0mm/A3,120*40*3.0mm/A3
|
|
Couche d'isolation : poutre de roche et laminboard standard, épaisseur : &150mm externe (feuille enduite de couleur &0.8mm/A3, à l'intérieur de feuille de zinc &0.8mm/A3).
|
|
Poids de laine de roche : 100K
|
| 02 |
Plaque d'extrémité de four
|
Cadre de principal organisme : tube plat 120*40*3.0mm/A3,120*40*3.0mm/A3
|
|
Couche d'isolation : poutre de roche et laminboard standard, épaisseur : &150mm externe (feuille enduite de couleur &0.8mm/A3, à l'intérieur de feuille de zinc &0.8mm/A3).
|
|
Poids de laine de roche : 100K
|
| 03 |
Conduit d'air chaud de four
|
Cadre de principal organisme : tube plat 70*70*2.0mm/A3,30*40*2.0mm/A3
|
|
Plat intérieur : feuille du zinc &1.0mm/A3
|
| 04 |
Dessus de four
|
Crossgirder de dessus de four : tube plat 200*100*4.0mm/A3, fer d'angle 40*40*4.0mm/A3
|
|
Siège permanent de fan d'ébauche : réuni par le fer d'angle &6mm/A3 et 7#, commode pour l'entretien.
|
|
Couche d'isolation : panneau de laine de roche de 150 mm100K
|
|
Plat supérieur de pincement : à l'intérieur de la feuille de &1.0mm/zinc, &1.0mm/A3 externe.
|
| 05 |
Plaque de base
|
Plat inférieur de pincement : feuille du zinc &1.0mm/A3
|
|
Couche d'isolation : panneau de laine de roche de 50 mm100K
|
|
Cadre intérieur : fer d'angle 25*2.5
|
| 06 |
Système de chauffage
|
Foyer : feuille inoxydable résistante à la chaleur &2.5mm, connexion de bride, commode pour le démantèlement
|
|
Bride se reliante de foyer : plaque d'acier &8.0mm/Q235 résistante à la chaleur
|
|
Brûleur : Ensemble BG400 1
|
| 07 |
Ventilateur à air chaud
|
Fan à refroidissement par air d'ébauche de palette, résistance 250℃ de la température
|
|
Moteur : 3KW
|
|
Écoulement : ﹥12500M3/H
|
|
Pleine pression : 230Pa
|
|
Quantité : 3 ensembles au total
|
| 08 |
Bouche d'air du fond de four
|
Grille plate de fer de galvanisation chaude
|
|
Zinguez le plat, le fer d'angle 25/A3
|
| 09 |
Échelle
|
Cadre de principal organisme : tube carré 80*40*2.5mm/A3
|
|
Rambarde de support d'échelle : fer plat 40mm*&4.0mm
|
|
Étape de support d'échelle : tube carré 30*30*2.0mm/A3
|
| 10 |
Rambarde de dessus de four
|
Taille de rambarde : 1100 millimètres
|
|
Tube plat : 40*20*1.5mm/A3
|
| 11 |
Tuyaux d'air de cheminée
|
&0.8mm a galvanisé le conduit de spirale de feuille
|
| 12 |
Porte d'accès
|
Quantité : 1 type
|
|
Matériel : tube carré 120*40*3.0mm/A3, couche de support d'isolation : laine de roche 15
|
2,5 système de pulvérisation électrostatique automatique de poudre
Description de caractéristique :
Le système de pulvérisation de poudre de volet de roulement est indiqué pour la pulvérisation verticale de poudre du profil en aluminium, et la forme de transporter la chaîne à l'intérieur de la pièce de pulvérisation est V, où on équipe de la marche arrière de cintre au point intermédiaire. L'objet peut tourner pour le point 180°intermediate, et les pistolets de pulvérisation sur l'ascenseur sont arrangés en V. Workpieces sont déplacés à l'ascenseur où des pistolets de pulvérisation sont équipés en transportant la chaîne. Les pistolets de pulvérisation peuvent pulvériser la poudre aux objets d'un côté, et quand les objets se déplacent à la partie moyenne de la voie de V par les marches arrière, elle tourne pour 180°. Ainsi, deux côtés des objets peuvent être pulvérisés dans la salle simple de pulvérisation de poudre. Deux ensembles de salles de pulvérisation de poudre sont arrangés côte à côte, et il y a un ensemble du dispositif de rotation de cintre installé entre deux salles de pulvérisation, un est employé pour pulvériser la partie antérieure, tournant pour 180° avant d'aller jusqu'à l'autre salle de pulvérisation. L'autre est employé pour pulvériser le verso pour que les deux côtés peuvent être pulvérisés.
L'air dans le secteur de pulvérisation peut être déchargé des joints verticaux du baril d'ébauche d'air de pièce de pulvérisation. Le baril d'ébauche d'air de pièce de pulvérisation de poudre est joint avec le système de récupération de cyclone. La poudre de flottement dans le secteur de pulvérisation peut être réutilisée par le système de récupération de cyclone. Et la poudre extrafine peut être réutilisée par le système de récupération de filtre. Les volets automatiques de rouleau peuvent être escamotables tout en changeant des couleurs rapidement dans la salle de pulvérisation de poudre. En outre, le problème de couleur croisée peut également être évité effectivement. L'embase est installée sur le fond de la pièce de pulvérisation de poudre de rassembler la poudre versée en cas de déchets et de pollution.
Dispositif de volet de roulement :
Le système d'ébauche d'air de tube de noyau est relié au séparateur cyclonique, et la conception du volet de roulement est employée qu'il est commode de changer des couleurs. En outre, avec le volet de roulement automatique électrodynamique, et la pièce du tube de noyau qui est équipé d'un chariot pour éclaircir la poudre, elle sera rapide pour nettoyer la poudre dans le trou de V du tube de noyau.
|
Non.
|
Nom
|
Instruction
|
| 01 |
Dimension de frontière
|
L4300×W2300×H9600mm |
| 02 |
Tube de noyau d'ébauche d'air
|
Matériel : rouleau de la plaque d'acier 3/A3
|
|
Revêtement : intérieur époxyde de peinture, peinture de finition de la peinture antirouille outside+blue
|
| 03 |
Support de côté de principal organisme
|
Tube carré 120×3mm
|
| 04 |
Support dessus et bas
|
Tube carré 60×2mm, tube carré 120×80×3mm/A3
|
| 05 |
Passage et rambarde
|
Le fond du passage : grille zinc-enduite, support inférieur : tube carré 60×2mm/A3
|
|
Rambarde : tube carré 40×20×1.5mm/A3
|
| 06 |
Rouleaux de volets de roulement
|
Longueur : Ensembles L2200MM*2
|
|
Matériel : tube galvanisé
|
|
Moteur d'entraînement de rouleaux de volets de roulement : 0.37KW
|
| 07 |
Chariot à poudre-nettoyage de Coretube
|
1 ensemble
|
| 08 |
Unité centrale de rideau en volets de rouleau
|
2 petits pains
|
| 09 |
Plaque de pression
|
2 ensembles
|
| 10 |
Tuyaux d'air communs
|
rouleau de 2mm /A3, 1 groupe
|
Configuration de cyclone :
Ceci est employé pour réutiliser la poussière dans le ciel de la pièce de pulvérisation de poudre, et le taux de récupération est le ﹪ 95-98. Il s'est relié au tube de noyau de la pièce de pulvérisation dans l'entrée, et la sortie est reliée à l'entrée du filtre. La poussière rassemblée peut être réutilisée par la valve péristaltique et être pompée dans le baril de tamis et de poudre.
|
Non.
|
Nom
|
Instruction
|
| 01 |
Dimension de frontière
|
Principal organisme : 2500×2500×11600mm
|
|
Corps Ø1530×7600mm de baril
|
| 02 |
Tube d'échappement
|
Relié aux tuyaux d'air de la pièce de pulvérisation : la plaque d'acier 2mm/A3 roller+screw-thread a galvanisé des tuyaux d'air
|
|
Relié aux tuyaux d'air du filtre : feuille galvanisée : 1.0mm, tube en spirale
|
| 03 |
Corps de cyclone
|
Matériel : 3mm/A3 plaque d'acier, rouleau
|
|
Mode de préparation de surface : intérieur époxyde de peinture, couche de finissage de la peinture antirouille outside+blue
|
| 04 |
Support de principal organisme
|
Support de principal organisme : tube carré 120×80×2.5mm
|
|
Support latéral : tube carré 80×40×2.5mm
|
|
Plate-forme fixe de corps de baril de cyclone : tube carré 60×60×2.5mm
|
| 05 |
Plaque d'obturation de plate-forme d'entretien
|
Plat à carreaux 2mm/A3
|
| 06 |
Rambarde
|
Taille de rambarde : 1100 millimètres
|
|
Tube carré : 40×20×1.5mm/A3
|
| 07 |
Échelle
|
Quantité : 1 morceau
|
|
Matériel d'étape : tube carré 30×1.5mm/A3
|
| 08 |
Poudre péristaltique transportant le tube
|
2 ensembles
|
|
Type et marque : DN80,
|
|
Poudre transportant le tube : tube quadrillé L=5
|
|
Mode de contrôle : Contrôle automatique de PLC
|
Dispositif de dépoussiérage d'élément filtrant :
Un sachet filtre combiné de fibre de polyester est adopté, le taux de récupération de la poussière est plus de 99,99%, et l'émission d'échappement est moins que 0.04MG/M3. Une porte démontable d'inspection est placée sur le dessus du filtre pour aider l'entretien et l'inspection. Une soupape d'évacuation actionnée par l'électricité automatique est placée sur le fond pour libérer la puissance du travail.
|
Non.
|
Nom
|
Instruction
|
| 01 |
Dimension de frontière
|
Principal organisme de filtre : L2060×L2060×H6600mm
|
|
Appui de plate-forme d'installation de fan d'ébauche : L2060×1800×5400mm
|
|
Matériel principal des appuis : tube carré 120×80×2.5mm/A3
|
| 02 |
Principal organisme
|
Couvercle externe : plat 3m/A3
|
|
Matériel principal de cadre intérieur : tube carré 80*40*3.5 et tube carré 40×40×2.5mm/A3
|
| 03 |
Ventilateur d'extraction
|
Fan centrifuge
|
|
Puissance : 55KW
|
|
Capacité de vent : 26000M3/H
|
| 04 |
Tuyaux d'air communs
|
Tuyau de zinc de filet de vis : feuille de zinc de ∮0.8mm/
|
|
Bride de tuyaux d'air : plaque d'acier 6/A3
|
| 05 |
Tuyau de trou d'air
|
Tubes et tuyaux sans soudure, en acier : Φ219mm
|
|
Canal en acier 10#
|
| 06 |
Électrovanne
|
Mode d'impulsion : G1.5 »
|
|
Quantité : 25pcs
|
| 07 |
Rincer le tuyau à partir de l'orifice de vidange
|
Quantité : 25pcs
|
|
Matériel : tuyau de zinc installé et soudé
|
| 08 |
Sachet filtre
|
Spécifications : sachet filtre φ230×3000 millimètre de polyester standard
|
|
Quantité : 100pcs
|
|
Finesse de filtre
|
|
Forme de disposition de sachet filtre : rangée 1×2 rectangulaire de type intégré
|
| 09 |
Émission de rebut de poudre
(a scellé sur le fond)
|
Vide et ensemble automatique d'isolement de la soupape d'évacuation 1
|
|
Puissance : 1.1kw
|
|
Façon du fonctionnement : interrompu, contrôle des émissions d'auto-synchronisation de PLC
|
| 10 |
Charriot de déplacement de poudre de rebut
|
Quantité : 1 ensemble
|
|
Matériel : tube carré 60×40/A3
|
| 11 |
Contrôleur d'impulsion
|
PLC |
| 12 |
Révision de l'échelle
|
Type combiné et intégré, matériel d'échelle (étape) : tube carré 40×40/A3
|
ascenseur de échange de type électrodynamique :
Description technique :
- Voyage efficace : 7600MM
- La vitesse courante maximum : 630mm/s
- Le commutateur haut-bas réglé de protection de limite de course, accumulent l'erreur pour corriger le système
d. quantité disponible pour équiper des pistolets de pulvérisation : 24pcs
e. Voie de usage-résistance standard de T et conception combinationnelle de usage-résistance de poulie de guide, qui ont les caractéristiques de la stabilité forte et de la longue durée de vie.
f. des produits Allemand-faits sont employés en tant que soutien aux composantes clés, telles que le ralentisseur, le moteur et le PLC, etc.
g. la conception de sécurité de machines de Double-assurance de, et lui remettront à zéro automatiquement quand il est arrêté, interface homme-ordinateur est centralisée pour le contrôle de fonctionnement.
|
Non.
|
Nom
|
Spécifications de structure
|
| 01 |
Dimension de frontière
|
L815×W572×H10500mm |
| 02 |
Principal organisme
|
Cadre interne : tube carré 120×60×3.5mm
|
|
Conseil de scellage externe : A3 le panneau, épaisseur est 2mm
|
|
Rail de guide : voie standard de T
|
|
Base : plaque d'acier épaisse 15MM
|
| 03 |
Chariot de levage
|
Poulie de guide : Usinage de la finition N66
|
|
Châssis : plaque d'acier installée et soudée
|
|
Chaîne d'entraînement : 5 chaînes sur la rangée triple
|
| 04 |
chariot à Bob-poids
|
Poulie de guide : Usinage de la finition N66
|
|
Châssis : fer d'angle
|
|
chaîne de Bob-poids : 5 chaînes sur de doubles rangées
|
|
Poids de bloc : umpty
|
| 05 |
Incidence de guide
|
NACHI |
| 06 |
Moteur de vitesse
|
Puissance : 2.2KW
|
|
Fabricant : L'Allemand COUSENT
|
| 07 |
Tube de canon et support d'arme à feu
|
Acier de la construction A3, 1 ensemble
|
| 08 |
Chaîne de Caterpillar
|
Machinant la chaîne en plastique, type W250
|
| 09 |
Joint de la poussière
|
Brosse à cheveux en nylon
|
| 10 |
Contrôle de voyage
|
PLC d'encodeur et de Siemens
|
| 11 |
Règlement de vitesse
|
Fréquence converter+PLC
|
| 12 |
De correction d'erreurs
|
1 type
|
2,6 poudre traitant le four
(A) caractéristique et fonction techniques :
La poudre traitant le four est employée en traitant le profil en aluminium après qu'elle ait pulvérisé avec la poudre. la circulation d'air passionnée de -ébauche et de vers le bas-coup est adoptée pour traiter et pulvériser le produit en aluminium et pour faire la zone et la poudre d'écran de vent traitant le secteur pour fonctionner indépendamment, de ce fait faisant le débouché et l'admission à l'intérieur de la forme de four un rideau aérien pour réduire le débordement de la chaleur. Le système de transport unique de vent dans le secteur de traitement rend l'intérieur de température de l'air du four plus uniforme, qui est facile pour traiter et niveler la poudre. La structure de vue a la rigidité gentille, moins de fuite de la chaleur, et est économiseuse d'énergie.
Le dessus du four est équipé de la balustrade de garde, et du support d'échelle pour l'usage de personnel, qui favorise l'entretien.
La couverture supérieure de la conduite d'écran et d'air de vent adopte la porte d'accès discordante séparable de plat et d'ensembles, qui est favorisant pour dégager le four intérieur.
|
Non.
|
Nom
|
Spécification technique
|
| 01 |
Température de fonctionnement
|
200℃ |
| 02 |
Dimension de frontière
|
L9480*W6410*H9280 millimètre. |
| 03 |
Différence de la température entre le mur de four et d'intérieur |
﹤15℃ |
| 04 |
Différence de la température dans le secteur d'objet |
≦+5℃ |
| 05 |
Temps de traitement
|
minute 22 |
| 06 |
Vitesse à chaînes conçue
|
2,0 m/min (l'objet standard national, épaisseur de paroi est le profil en aluminium de 1.0mm)
|
| 07 |
Temps de montée de la température
|
≦45min |
| 08 |
Longueur de voie de four à l'intérieur
|
41+15meter
|
| 09 |
Mode de contrôle de température
|
Circulation d'air passionnée et contrôle de température automatique
|
| 10 |
Énergie
|
De chauffage directement par le gaz naturel
|
| 11 |
Puissance installée
|
﹤27KW |
| 12 |
Débouché et admission d'objet
|
Dimension : W400*H8300mm
|
| 13 |
Cadre latéral de corps de four
|
Boulon galvanisé assemblé et relié
|
| 14 |
En dehors de la surface du corps de four
|
Le tube carré de support est pulvérisé avec le manteau de finition bleu anticorrosif de primer+, panneau : couleur primaire
|
(b) spécifications de structure :
|
Non.
|
Nom
|
Instruction
|
| 01 |
Plat latéral de four
|
Cadre de principal organisme : tube plat 120*40*3.0mm/A3, 120*40*3.0mm/A3
120*40*3.0mm/A3,120*40*3.0mm/A3
|
|
Couche d'isolation : l'épaisseur du laminboard standard de poutre de roche est &150mm (plat externe de couleur &0.8mm/A3, plat interne de zinc &0.8mm/A3).
|
|
Poids de laine de roche : 100K
|
| 02 |
Plaque d'extrémité de corps de four |
Cadre de principal organisme : tube plat 120*40*3.0mm/A3,120*40*3.0mm/A3
|
|
Couche d'isolation : l'épaisseur du laminboard standard de poutre de roche est &150mm (plat externe de couleur &0.8mm/A3, plat interne de zinc &0.8mm/A3).
|
|
Poids de laine de roche : 100K
|
| 03 |
Conduite d'air chaud de four à l'intérieur |
Cadre de principal organisme : tube70*70*2.0mm/A3 plat, 40*40*2.0mm/A3
|
|
Plat intérieur : plat du zinc &1.0mm/A3
|
| 04 |
Septum médian de corps de four |
Travail principal de châssis : tube plat 70*70*2.0mm/A3,40*40*2.0mm/A3
|
|
Plat insultant : l'épaisseur de la poutre et du laminboard standard de roche est &150mm.
|
| 05 |
Dessus de four
|
Crossgirder de dessus de four : tube plat 200*100*4.0mm/A3, fer d'angle : 40*40*4.0mm/A3
|
|
Siège permanent de fan d'ébauche : réuni par &6mm/A3 et fer d'angle 7#, qui est commode pour l'entretien.
|
|
Couche d'isolation : plat de laine de roche 100K du plat 150mm du zinc &1.0mm/A3
|
|
Plat supérieur de pincement : plat interne de zinc de &1.0mm/, plat &1.0mm/A3 externe.
|
| 06 |
Plaque de base |
Plat inférieur de pincement : plat du zinc &1.0mm/A3
|
|
Couche d'isolation : plat de laine de roche 100K du plat 50mm du zinc &1.0mm/A3
|
|
Travail intérieur de cadre : fer d'angle 25*2.5
|
| 07 |
Ystem de chauffage |
Foyer : plat inoxydable résistant à la chaleur &2.5mm, connexion de forme de bride, qui est commode pour le démontage. |
|
Connexion de bride de foyer : plaque d'acier &8.0mm/Q235 résistante à la chaleur
|
| Brûleur : BG550, ensembles 1 |
| 08 |
Ventilateur chaud
|
Le ventilateur à refroidissement par air et de palette, résistance de la température est 250℃
|
|
Moteur : 3KW
|
|
Écoulement : ﹥12500M3/H
|
|
Pleine pression : 230Pa
|
|
Quantité : 4sets au total
|
| 09 |
Bouche d'air du fond de four |
Gril plat de fer de galvanisation chaude
|
|
Zinguez le plat, le fer d'angle 25/A3
|
| 10 |
Échelle
|
Cadre de principal organisme : tube carré 80*40*2.5mm/A3
|
|
Rambarde d'échelle : fer plat de 40mm*&3.0mm.
|
|
Étape d'échelle : tube carré 30*30*2.0mm/A3
|
| 11 |
Rambarde de dessus de four |
Tube plat : 40*20*1.5mm/A3
|
|
Taille de rambarde : 1100 millimètres
|
| 12 |
Tuyaux d'air de cheminée |
tuyaux d'air de spirale de plat de zinc de &0.6mm
|
| 13 |
Porte d'accès |
Quantité : 1 ensemble
|
|
Matériel : tube carré 120*40*3.0mm/A3, couche de support d'isolation : laine de roche de &150mm
|
2,7 système de contrôle électronique
(a) description de caractéristique :
(1) la chaîne de production adopte l'armoire de contrôle centralisé pour commander, fonctionné par l'interface homme-machine, qui est d'intuition et facilement d'opération perpétuelles.
(2) affichage de la surveillance convenablement de traiter la température de four.
(3) affichage du statut d'opération de l'équipement.
(4) la position clé de la chaîne de production place le bouton d'arrêt d'urgence pour assurer la sécurité.
(5) les composantes principales et les pièces choisissent l'importation originale ou la marque Co-investie, qui rallongent la durée de vie, de ce fait abaissant le taux d'échec.
(6) adoption du système d'alarme à chaînes de conception et de bruit-lumière pour éviter des dommages soudains d'échec et de composant.
(b) a détaillé la configuration :
| Non. |
Nom
|
Instruction
|
| 01 |
Armoire de commande électrique
|
Pulvérisation de poudre du plat A3
|
| 02 |
Écran tactile
|
couleur de 10,4 pouces, fabricant : Siemens
|
| 03 |
PLC |
Siemens
|
| 04 |
Convertisseur de fréquence |
Mitsubishi
|
| 05 |
Module de contrôle de température |
Siemens
|
| 06 |
Module de D/A
|
Siemens
|
| 07 |
Sonde de la température |
PT100 |
| 08 |
Entrepreneur |
Schneider
|
| 09 |
Thermorelay |
Schneider
|
| 10 |
Disconnector |
Schneider
|
| 11 |
Le voyant de signalisation |
Schneider
|
| 12 |
Bouton
|
Schneider
|
| 13 |
Fil électrique et câble |
Produit dans Guangdong
|
| 14 |
Wireway |
Le plat galvanisé, pièce de traitement préparatoire est cannelure en plastique de fil
|
2,8 feuille de configuration de source d'énergie :
La plus grande consommation opérationnelle (valeur de référence) de chacun autonome quand pulvériser la poudre (pas comprenant le grain en bois)
| Non. |
Nom d'équipement |
Consommation d'électricité
(Kw/h)
|
Air comprimé
(m3/min)
|
Consommation d'eau industrielle
(T/h)
|
Gaz naturel
(m3/h)
|
| 01 |
Alimentant et masquant la plate-forme et la machine à découper supplémentaire |
4,0 |
|
|
|
| 02 |
Canalisation de suspension
|
6,0 |
0,5 |
|
|
| 03 |
Traitement préparatoire (four de chauffage exclu) |
65,0 |
|
4,0 |
|
| 04 |
Étuve d'humidité
|
12,0 |
|
|
30,0 |
| 05 |
Pulvérisez la pièce et l'ascenseur (1 ensemble de configurations) |
50,0 |
6,5 |
|
|
| 06 |
Traitement du four
|
24,0 |
|
|
50,0 |
| 07 |
|
|
|
|
|
|
Total
|
161,0 |
7,0 |
4,0 |
80,0 |
|
Remarque : ce qui précède est la plus grande consommation d'énergie d'installation, pas comprenant la consommation du four, du compresseur d'air, du pistolet de pulvérisation, de l'illumination d'atelier et du traitement des eaux usées.
|
2,9 feuille colorimétrique d'équipement :
Couleur principale d'équipement pulvérisant dans la chaîne de production
| Non. |
Nom
|
Instruction
|
| 01 |
Principal organisme d'équipement
|
Traitement préparatoire : pp panneau-blanchis plaquent (couleur primaire) ; bleu sectionnel de matériel-paon de support de panneau
|
|
Traitement du four : plat panneau-blanchi isolant de couleur (couleur primaire) ; bleu externe isolant de support-paon de tube carré de panneau
|
| 02 |
Parenthèse droite et accrochante
|
Bleu de paon
|
| 03 |
Ascenseur
|
Bleu de paon |
| 04 |
Voie à chaînes
|
Nacarat
|
| 05 |
Rambarde |
Jaune
|
| 06 |
Soutien électrique de machine et d'externalisation
|
Couleur primaire
|
| 07 |
|
|
|
Remarque : ce qui précède est le colorimétrique des équipements principaux. Veuillez se référer aux images appropriées pour d'autres.
|
3, machinantlaportéede laresponsabilité(équipementspasdansleprix, etc.)
| Non. |
Contenu de projet
|
Division de la responsabilité
|
|
Acheteur
|
Vendeur
|
| 01 |
Atelier et configuration |
Atelier, plancher d'atelier, base d'équipement
|
√ |
|
|
Mur et dessus de toit tapant et réparation de fuite, etc.
|
|
Lutte contre l'incendie et équipements de ventilation d'atelier
|
|
Traitement préparatoire de piscine et d'antiseptique
|
|
Égout de traitement préparatoire, piscine et antiseptique, etc.
|
| 02 |
Alimentation d'énergie
|
Alimentation d'énergie d'atelier, de boîte de l'électricité de mur au tube et le fil électrique d'armoire de divers équipement, etc. |
√ |
|
|
Illumination d'atelier
|
|
Câblage et débourbage internes d'équipement
|
|
√ |
|
Boîte interne de l'électricité et armoire électrique de l'équipement
|
| 03 |
Approvisionnement en eau |
La conduite d'eau de l'atelier est reliée au point d'approvisionnement en eau des équipements
|
√ |
|
|
La préparation de l'eau pure est reliée pour arroser le point consumant des équipements
|
|
Conduite d'eau et valve interne, etc. d'équipement
|
|
√ |
| 04 |
Drainage de l'eau
|
Tuyau et cannelure incorporés souterrains
|
√ |
|
|
Fossé de drainage et couvercle
|
|
Traitement des eaux usées, etc.
|
| 05 |
Énergie |
Dépôt et canalisation d'approvisionnement en énergie (gaz liquéfié) |
√ |
|
|
Relié à l'endroit de l'opération d'équipements
|
|
La vapeur et la canalisation sont jointes jusqu'à l'équipement
|
| 06 |
Compression d'air
|
compresseur d'air, équipement de refroidissement et canalisation
|
√ |
|
|
Relié pour siffler et valve des équipements
|
| 07 |
Pistolet de pulvérisation de poudre électrostatique |
Pistolet de pulvérisation et système de contrôle de poudre
|
√ |
|
|
Saupoudrez le circuit d'alimentation de baril et de poudre
|
| 08 |
D'autres
|
Saupoudrez la pièce de pulvérisation et la pièce d'isolement
|
√ |
|
| Installez l'approvisionnement en eau nécessaire, l'alimentation d'énergie et la coupe de gaz, etc. |
|
Déchargement et outils de levage, etc. dans le domaine d'équipement
|
| Note : le √ se rapporte à la partie responsable |
Votre message doit contenir entre 20 et 3 000 caractères!
